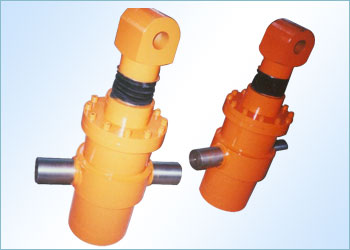

冶金設備液壓缸

            Y-HG₁冶金設備標準液壓缸
            Y-HG₁冶金設備標準液壓缸，為雙作用單活塞桿液壓缸，缸徑從40~320mm共有17種規格，額定壓力為16MPa，可帶緩沖裝置。該系列液壓缸有13種安裝連接形式，除軸向腳架式外，安裝連接尺寸均符合ISO6021/1-1981的規定。活塞桿端螺紋亦符合GB2350-80的規定。適用于工作溫度為-40^oC~+120^oC，工作介質為液壓油乳化液的冶金設備（不適用于磷酸酯）。
            （1）型號說明 Y –HG1 –E 80/45*300 L F₅ –H   L₁ O T₂
                                 ①     ②    ③    ④       ⑤ ⑥ ⑦   ⑧   ⑨ ⑩ ⑾
            ① 冶金標準液壓缸 – Y
            ② 雙作用活塞桿種類型—HG₁
            ③ 壓力級別 E—16MPa
            ④ 缸徑/桿徑
            ⑤ 行程
            ⑥ 進、出油口連接 L—螺紋連接（用于D≤220） F—法蘭連接（用于D≥250）
            ⑦ 安裝方式見表23.4-22
            ⑧ 附加位置：H—帶緩沖 B—帶平衡閥
            ⑨ 桿端結構：L₁—外螺紋 L₂—內螺紋 ⑩ 工作介質：O—液壓油 W—高水基（乳化液） ⑾ 工作溫度：T₁— -40℃~+80℃ T₂—-40℃~+120℃
            表23.4-22安裝方式代號

代號	安裝方式	代號	安裝方式
J	基本型	E	后端單耳環 E1：帶關節軸承 E2：帶軸套
F1	前端矩形法蘭（用于D≤125）	E	后端單耳環 E1：帶關節軸承 E2：帶軸套
F2	后端矩形法蘭（用于D≤125）	Z1	前端耳軸（用于D≤100）
F3	前端圓法蘭	Z2(1)	中間耳軸
F4	后端圓法蘭	Z3	后端耳軸
F5	前端方形法蘭（用于D≤125）	J1	軸向腳架
F6	后端方形法蘭（用于D≤125）	J2	切向腳架
注①：安裝方式是切向腳架（J2）是非標準產品

            （2）性能參數見表23.4-23
            （3）外形安裝連接尺寸 .基本型的安裝連接尺寸（表23.4-24）
            .前端矩形法蘭、后端矩形法蘭、前端方形法蘭和后端方形法蘭的安裝連接尺寸（表23.4-25）
            .前端圓形法蘭、后端圓形法蘭的安裝連接尺寸（表23.4-26）
            .中間耳軸、后端耳軸的安裝連接尺寸（表23.4-27）
            .后端單耳環的安裝連接尺寸（表23.4-28）
            .軸向腳架的安裝連接尺寸（表23.4-29）
            .前端耳軸的安裝連接尺寸（表23.4-30）
            （4）生產廠 Y-HG1型冶金設備標準液壓缸生產廠主要有首鋼總公司北京液壓機械廠、首鋼液壓中心、武漢液壓油缸廠和長沙液壓件廠。
            表23.4-23 Y-HG1型冶金設備標準液壓性能參數

缸徑/mm	桿徑/mm	速度比Ф	工作壓力16MPa		大行程/mm						備注
缸徑/mm	桿徑/mm	速度比Ф	推力/N	拉力/N	S₁	S₂	S₃	S₄	S₅	S₆	備注
40	22	1.46	20110	14020	540	115	190	90	140	350	S₁：安裝方式為前端法蘭或軸向腳架式桿端帶耳環。 S₂：安裝方式為前端法蘭或軸向腳架式桿端不帶耳環。 S₃：安裝方式為后端法蘭，桿端帶耳環。 S₄：安裝方式為后端法蘭，桿端不帶耳環。 S₅：安裝方式為后端耳軸或后端單耳環，桿端帶耳環。 S₆：安裝方式為前端耳軸，桿端帶耳環。 S₇:安裝方式為中間耳軸，桿端帶耳環。即S₇=S₆ - l （l 為安裝距離）注：l值，按表23.4-31選取。
40	28	2	20110	10250	960	260	420	170	290	650
50	28	1.46	31420	21560	730	180	300	130	210	480
50	36	2	31420	15130	1360	390	620	240	430	920
63	36	1.46	49880	33590	990	260	430	180	290	560
63	45	2	49880	24430	1640	490	750	300	520	1120
80	45	1.46	80420	54980	1240	330	550	230	370	830
80	56	2	80420	41020	1990	600	920	360	640	1360
（90）	50	1.46	101790	70370	1370	370	600	250	450	910
（90）	63	2	101790	51910	2080	620	960	380	660	1420
100	56	1.46	125660	86260	1550	420	680	280	470	1040
100	70	2	125660	64080	2320	700	1070	420	740	1580
（110）	63	1.46	152050	102180	1700	470	760	310	520	1140
（110）	80	2	152050	71630	2660	800	1240	480	860	1830
125	70	1.46	196350	134770	1850	520	830	340	570	1250
125	90	2	196350	94560	2980	920	1390	540	970	2050
（140）	80	1.46	246300	165880	2150	620	970	390	670	1460
（140）	100	2	246300	120640	3130	970	1460	560	1020	2150
（150）	（85）	1.46	282740	191950	2280	660	1030	410	720	1550
（150）	（105）	2	282740	144200	3160	990	1500	580	1040	2200

缸徑/mm	桿徑/mm	速度比Ф	工作壓力16MPa		大行程/mm						備注
缸徑/mm	桿徑/mm	速度比Ф	推力/N	拉力/N	S₁	S₂	S₃	S₄	S₅	S₆	備注
160	90	1.46	321700	219910	2330	670	1050	420	730	1580
160	110	2	321700	169650	3210	1000	1510	590	1050	2220
（180）	100	1.46	407150	281490	2560	740	1160	470	800	1740
（180）	125	2	407150	210800	3610	1110	1680	650	1170	2480
200	110	1.46	502650	350600	2780	800	1250	510	870	1880
200	140	2	502650	256350	4120	1270	1920	740	1340	2830
（220）	125	1.46	608210	411860	3240	940	1470	590	1020	2210
（220）	160	2	608210	28651	4660	1440	2180	840	1520	3210
250	140	1.46	785400	539100	3590	1040	1630	650	1130	2440
250	180	2	785400	378250	4860	1490	2270	880	1580	3340
（280）	160	1.46	985200	663500	3810	1100	1720	690	1190	2580
（280）	200	2	985200	482550	5210	1590	2420	940	1690	3570
320	220	1.46	1286800	879650	4600	1350	2100	840	1460	3130
320	280	2	1286800	678580	5800	1780	2700	1050	1880	3980
注：1.帶（）缸徑尺寸按GB/T2348-93規定為非優先選用者，缸徑（150）不符合GB/T2348-93的規定　　2. 帶（）桿徑尺寸為不符合GB/T2348-93的規定　　3.選擇液壓缸行程時，應考慮GB2349-80標準中選用優先次序。　　4.表中大行程值是按穩定性計算所得。
